ScopeDome 3M Sternwarte V3

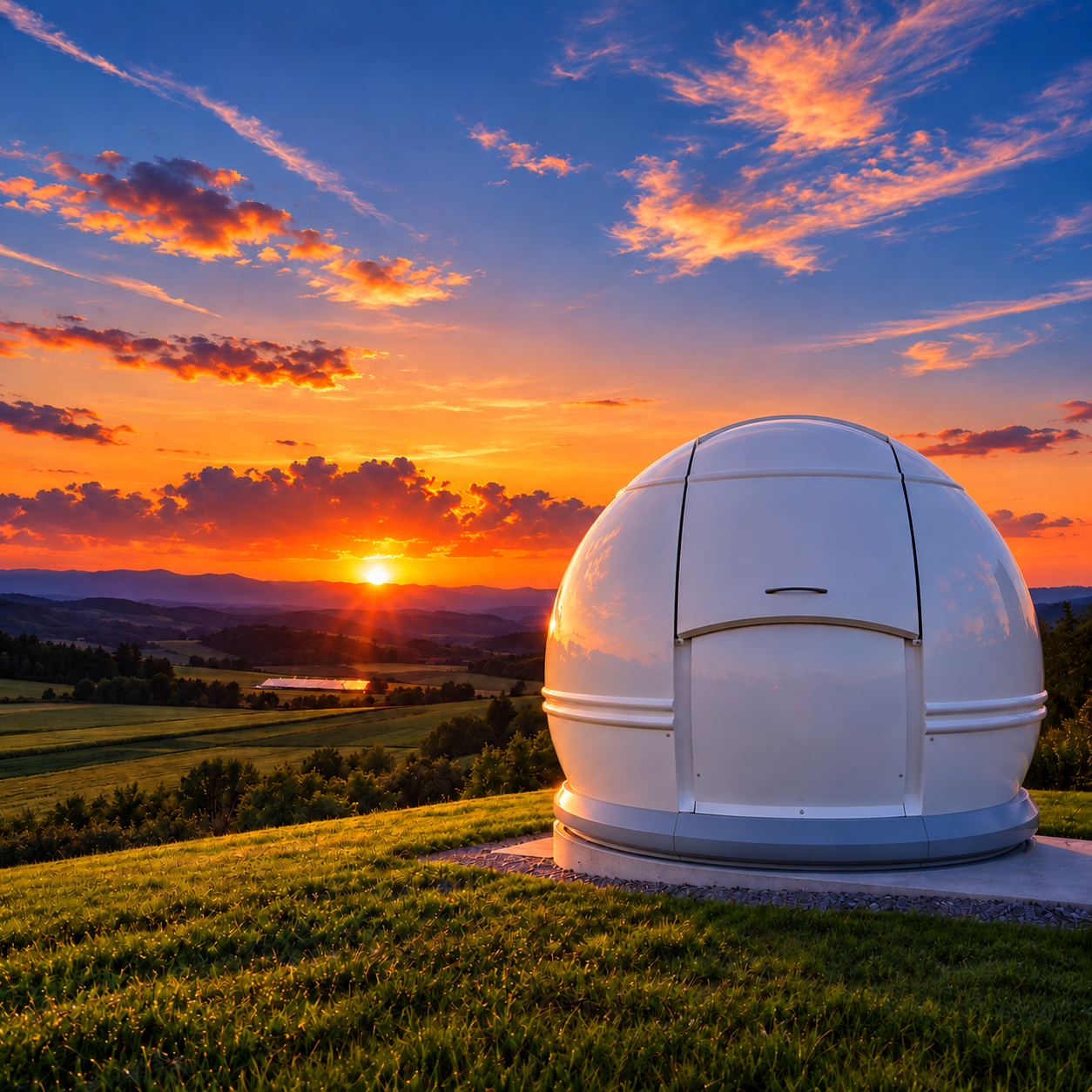

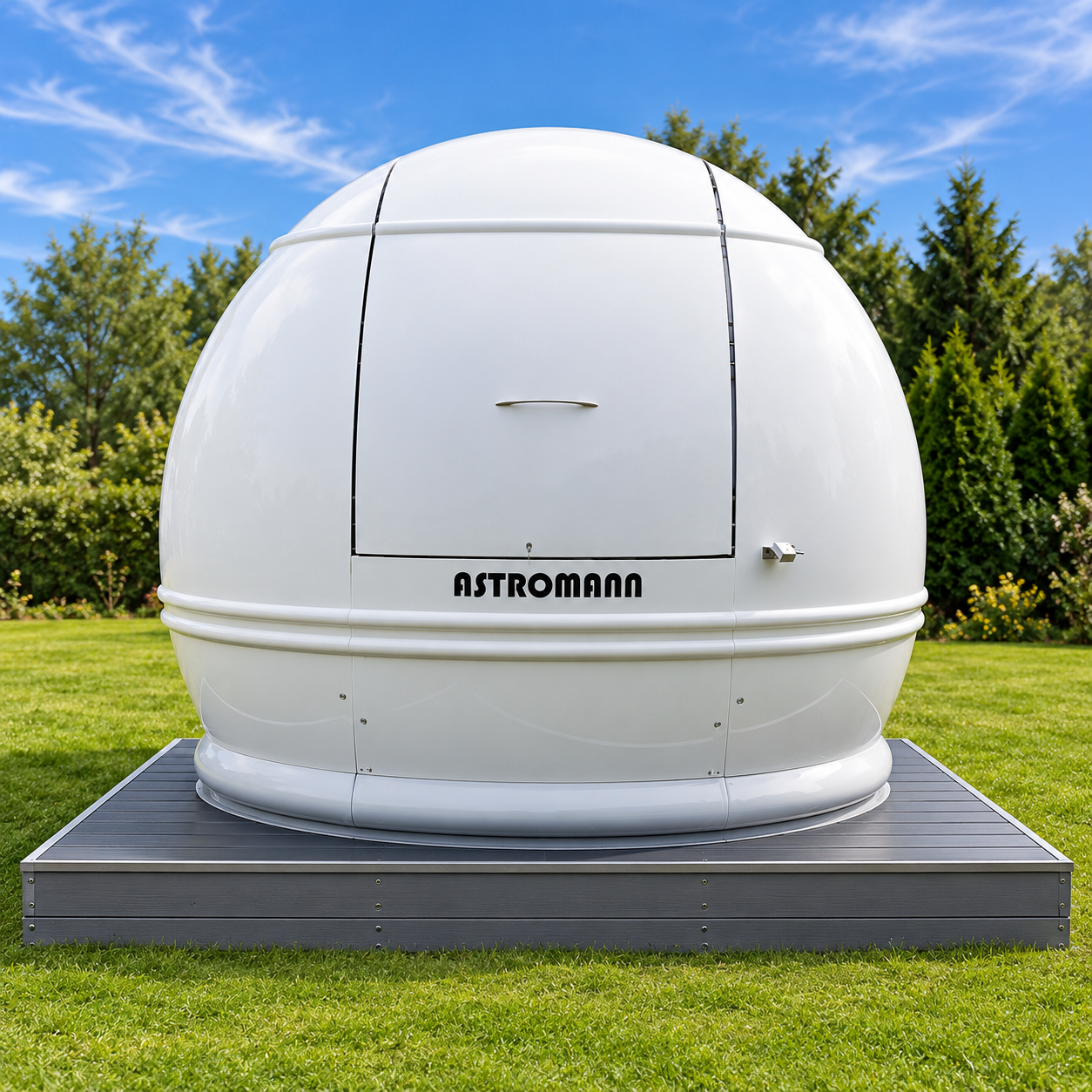

ScopeDome 3M – Astronomische Kuppel 3 m Version 3

Die ScopeDome 3M Version 3 ist eine professionelle astronomische Kuppel für private Sternwarten, Vereine, Schulen, Forschungseinrichtungen und anspruchsvolle Amateurastronomen.

Die Kuppel wird aus einem widerstandsfähigen Polyester-Glas-Laminat mit einer Materialstärke von bis zu 6 mm gefertigt. Die Konstruktion bietet eine hohe Beständigkeit gegenüber Witterungseinflüssen und verbindet Stabilität mit einer dauerhaft ansprechenden Oberfläche.

Zusätzliche Verstärkungsprofile auf der Außenseite sowie konstruktive Verstärkungen im Inneren erhöhen die Stabilität der gesamten Kuppel.

Die ScopeDome 3M besteht aus sieben Basiselementen. Dadurch lassen sich Transport und Aufbau auch an schwer zugänglichen Standorten erheblich vereinfachen.

Die Verbindung der einzelnen Kuppelelemente ist so konstruiert, dass das Eindringen von Regenwasser weitgehend verhindert wird. Voraussetzung für eine dauerhaft gute Abdichtung ist eine sorgfältige Ausrichtung und fachgerechte Abdichtung sämtlicher Stoß- und Verbindungskanten bei der Montage.

Die helle Außenfläche und die konstruktiv vorgesehene Belüftung im Bereich des Basisrings reduzieren eine übermäßige Erwärmung des Innenraums.

Das Beobachtungsfenster besitzt eine Breite von ca. 1.000 mm und ermöglicht sowohl visuelle Beobachtungen als auch die fotografische Nutzung großer Teleskopsysteme. Nach Herstellerangaben können Teleskope mit einem Durchmesser von bis zu etwa 900 mm eingesetzt werden.

Die Konstruktion des Beobachtungsspalts ermöglicht dabei auch Beobachtungen bis in den Zenit.

Die Drehbewegung der Kuppel erfolgt über einen stabilen Laufring mit insgesamt 16 Laufrollen. Dies ermöglicht einen gleichmäßigen und vergleichsweise geräuscharmen Betrieb.

Optional kann die ScopeDome 3M schrittweise motorisiert und bis hin zu einer vollständig computergesteuerten Sternwarte automatisiert werden. Aufgrund des modularen Aufbaus ist auch eine spätere Erweiterung einer zunächst manuell betriebenen Kuppel möglich.

Je nach Ausführung stehen unter anderem ein Drehantrieb, ein elektrischer Antrieb des Beobachtungsschiebers sowie die ScopeDome-Steuerung für einen automatisierten Betrieb zur Verfügung.

Erfahrung und Betreuung durch Astromann

Astromann beschäftigt sich seit vielen Jahren intensiv mit Sternwarten, astronomischer Technik und insbesondere mit den Kuppeln von ScopeDome.

Seit etwa 2010 haben wir praktische Erfahrung mit ScopeDome-Sternwarten gesammelt und können damit auf rund 16 Jahre Erfahrung mit diesen Anlagen zurückblicken.

Diese Erfahrung endet für uns nicht mit dem Verkauf der Kuppel. Wir unterstützen unsere Kunden unter anderem bei Fragen zu:

• Planung und Auswahl der passenden Kuppel

• Vorbereitung von Fundament und Unterbau

• Positionierung von Säule und Teleskop

• Auswahl der passenden Antriebs- und Steuerungskomponenten

• Automation und Steuerung der Sternwarte

• Erweiterung bestehender Anlagen

• Ersatzteilen

• Fehlersuche

• Wartung und Instandhaltung älterer ScopeDome-Anlagen

Gerade bei einer dauerhaft installierten Sternwarte zeigt sich häufig erst nach mehreren Jahren, wie wichtig ein Ansprechpartner ist, der die Technik und die Besonderheiten der Systeme aus praktischer Erfahrung kennt.

Auch bei bestehenden ScopeDome-Anlagen unterstützen wir unsere Kunden weiterhin bei Wartungsarbeiten, technischen Fragen und bei der Beschaffung von Ersatz- und Verschleißteilen.

Verbesserungen der Version 3

Die Version 3 der ScopeDome 3M wurde gegenüber den vorhergehenden Generationen konstruktiv weiterentwickelt.

Die überarbeitete Form verbessert nicht nur das Erscheinungsbild, sondern übernimmt verschiedene konstruktive Merkmale der größeren ScopeDome-Sternwarten.

Der Basisbereich wurde kompakter ausgeführt und die Seitenflächen der Kuppel steiler gestaltet. Zusammen mit der glatten Oberfläche unterstützt dies den Ablauf von Regenwasser und reduziert die Ansammlung von Schnee.

Optional ist eine seitliche, abschließbare Einstiegstür erhältlich. Diese ermöglicht den Zugang zur Sternwarte unabhängig von der Stellung des Beobachtungsschiebers.

Auch der Antrieb des Beobachtungsschiebers wurde gegenüber früheren Generationen überarbeitet. Die Stromversorgung kann über die Konstruktion der Kuppel erfolgen, sodass kein separater Akku am beweglichen Kuppelteil erforderlich ist.

Die Konstruktion des Antriebs und der Laufmechanik ist auf einen ruhigen und langlebigen Betrieb ausgelegt. Wie bei allen mechanisch bewegten Sternwartenkomponenten sind eine regelmäßige Kontrolle, Reinigung, Schmierung und Wartung wichtig für eine dauerhaft zuverlässige Funktion.

Auf einen Blick:

• astronomische Kuppel mit 3 m Außendurchmesser

• Version 3 der bewährten ScopeDome-Konstruktion

• modularer Aufbau aus sieben Basiselementen

• Polyester-Glas-Laminat bis ca. 6 mm Materialstärke

• hohe Wetterbeständigkeit

• Beobachtung bis in den Zenit möglich

• Beobachtungsspalt ca. 1.000 mm breit

• 16 Laufrollen für die Kuppeldrehung

• optional abschließbare seitliche Einstiegstür

• manuell oder motorisiert erhältlich

• optional vollständig per PC automatisierbar

• spätere Nachrüstung von Motorisierung und Automation möglich

• Unterstützung, Ersatzteilversorgung und Wartung durch Astromann

Technische Daten

• Kuppeldurchmesser: 3.000 mm

• Breite des Beobachtungsschiebers: 1.000 mm

• Höhe der Kuppel: 2.400 mm

• Durchmesser der Basis: 2.760 mm

• Gewicht inklusive Transportpalette: ca. 350 kg

• Zeit für eine vollständige Kuppeldrehung bei motorisierter Ausführung: ca. 90 Sekunden

• Öffnungszeit des Beobachtungsschiebers bei motorisierter Ausführung: ca. 39 Sekunden

Lieferung und Transport

Die ScopeDome 3M wird als modularer Bausatz geliefert.

Aufgrund der Größe und des Gewichts erfolgt die Lieferung in der Regel per Spedition. Die Transportkosten sind abhängig vom Lieferort und werden individuell berechnet.

Die derzeitige Lieferzeit des Herstellers beträgt je nach Ausführung und Auftragslage ungefähr zwei Monate. Die konkrete Lieferzeit teilen wir Ihnen im Rahmen Ihres individuellen Angebots mit.

Gerne erstellen wir Ihnen ein komplettes Angebot entsprechend Ihrer gewünschten Ausstattung und beraten Sie bei der Auswahl der passenden Komponenten.
