Nivellierungseinheit für Stahlsäulen bis 151 mm

Art.Nr.: AM.NIV.ST10-275

Nivellierungseinheit für Stahl- und Betonsäulen

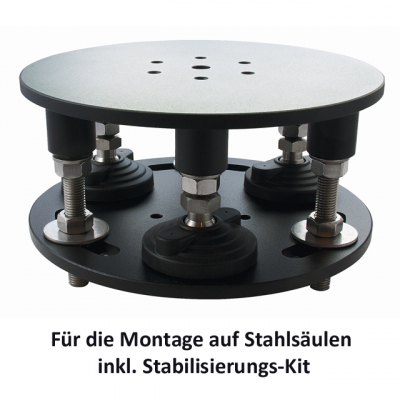

Abbildung: inkl. Stabilisierungskit

Dieser Nivellierungsadapter erlaubt es Ihre Montierung am oberen Ende einer Säule genau aus zu richten. Über die Langlöcher kann die Einnordung um mehrere cm grob voreingestellt werden und mit Hilfe von 3 Gewindestäben M16 kann die obere Platte exakt waagerecht ausnivelliert werden.

Zwischen den beiden Platten bleibt danach zwischen 80 und 100 mm Abstand um ggf. eine Montierung mit Zentralschraube zu befestigen.

Auf der oberen Platte kann nun jeder beliebiger Säulenadapter aus unserem Programm mit einem Lochkreis von 80mm installiert werden. Andere Bohrungen sind gegen geringen Aufpreis möglich.

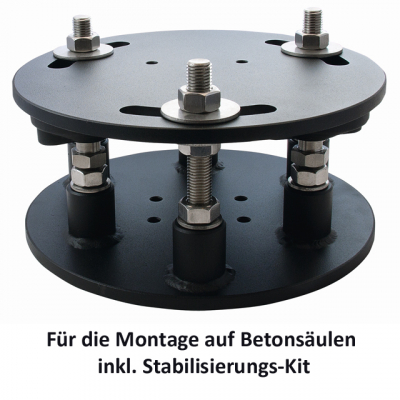

Für die Montage auf Betonsäulen wird die ganze Einheit umgedreht und mit 3 Schlüsselkopfschrauben oder Gewindestäben im Beton verankert.

Optional:

Damit die obere Platte noch weiter stabilisiert werden kann bieten wir einen Stabilisierungskitt mit drei Edelstahlbolzen M16 und Hartgummipuffern an. So wird die max. Zuladung der Nivellierungseinheit verdoppelt.

Für die Montage auf Betonsäulen wird die ganze Einheit umgedreht und mit 3 Schlüsselkopfschrauben oder Gewindestäben im Beton verankert.

Diese Nivellierungseinheit trägt mühelos auch schwere Geräte bis 80 kg visuell. Durch den angebotenen Stabilisierungs-Kitt wird die Tragfähigkeit auf 160 kg verdoppelt.

Tragfähigkeit:

•     visuell ohne Stabilisierung: 80 kg
•     visuell mit Stabilisierung: 160 kg
•     fotografisch ohne Stabilisierung: 50 kg
•     fotografisch mit Stabilisierung: 100 kg

Die Angaben wurden von unseren Kunden in Feldversuchen ermittelt und sind keine Laborergebnisse! (stand 06.05.2014)

Technische Daten

•     Stahl, pulverbeschichtet
•     Farbe: schwarz
•     Dicke der Stahlplatten: 10 mm
•     Durchmesser: 275 mm
•     Für Stahlsäulen bis 151 mm
•     Wirksame Höhe: ca. 120 mm
•     Bohrungen für Montierungsadapter 3x9 mm
•     Lochkreis für Montierungsadapter 80 mm
•     (Andere Farben und Maße möglich)
•     Gewindestäbe: V2A M16x160 mm
•     Gewicht 12,5 kg

Tragfähigkeit:

    visuell ohne Stabilisierung: 80 kg
    visuell mit Stabilisierung: 160 kg
    fotografisch ohne Stabilisierung: 50 kg
    fotografisch mit Stabilisierung: 100 kg


Lieferumfang

    1 St. Nivellierungseinheit für Teleskopsäulen 10x275 mm Stahlplatten





Optionen:

• Stabilisierung: ohne
• Stabilisierung: 3x M16 VA (+119,00 EUR)

Preis:

ab 398,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
