Elektrische Hubsäule "Odysseus XL" 110-170 cm bis 200kg

Art.Nr.: AM.ODY200.XL

Elektrisch verstellbare Hubsäule „Odysseus XL“ 110-170 cm

Bilder zeigen teilweise Anwendungsbeispiele und optionales Zubehör.

Preis auf Anfrage!

Da es sich bei den elektrischen Hubsäulen um individuell gefertigte Systeme und nicht um Lagerware handelt, erfolgt die Preisberechnung projektbezogen und tagesaktuell.

Aufgrund schwankender Material-, Energie- und Transportkosten können sich die Verkaufspreise kurzfristig ändern. Maßgeblich ist daher ausschließlich das schriftlich bestätigte Angebot zum Zeitpunkt der Bestellung.

Für ein individuelles Angebot klicken Sie bitte auf „? Frage zum Produkt“ und senden uns Ihre Anfrage inklusive Lieferanschrift.

Technische Änderungen, Irrtümer sowie Änderungen der Ausführung im Rahmen der technischen Weiterentwicklung vorbehalten.

Die neueste Innovation aus dem Hause Astromann® erweitert die Möglichkeiten moderner Teleskopsäulen für astronomische Anwendungen und wurde insbesondere für die Anforderungen anspruchsvoller Astrofotografen entwickelt.

Gerade Besitzer von Schiebedachhütten und kompakten Sternwarten kennen das Problem: Während der Beobachtung oder Astrofotografie begrenzen Seitenwände und Dachkonstruktionen häufig den freien Sichtbereich des Teleskops. Gleichzeitig soll die Montierung möglichst stabil und präzise ausgerichtet bleiben.

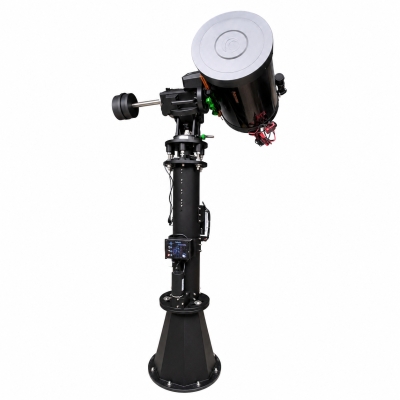

Die elektrisch verstellbare Hubsäule „Odysseus“ ermöglicht es, die Höhe der kompletten Setups per Knopfdruck flexibel an die jeweilige Beobachtungssituation anzupassen. So kann die Montierung bei Bedarf angehoben werden, um störende Seitenwände zu überragen, während sich die Anlage anschließend wieder absenken lässt, damit Dach oder Schutzklappe problemlos geschlossen werden können.

Die Konstruktion wurde so ausgelegt, dass bei fachgerechter Montage und Ausrichtung der Säule während der Höhenverstellung in der Regel keine erneute Poljustierung der Montierung erforderlich ist. Dadurch eignet sich die Hubsäule besonders für dauerhaft installierte Astrofotografie-Systeme mit hohen Anforderungen an Stabilität und Wiederholgenauigkeit.

Auch der Aufbau, die Wartung und das Ausbalancieren schwerer Teleskopanlagen werden durch die variable Höhenverstellung deutlich erleichtert. Gerade bei großen Montierungen oder langen Teleskopen kann die Arbeitshöhe optimal an die jeweilige Tätigkeit angepasst werden.

Neben dem Einsatz in privaten Sternwarten bietet die Hubsäule auch Vorteile für öffentliche Einrichtungen, Sternwartenanlagen sowie für visuelle Beobachter, die eine ergonomische und komfortable Beobachtungsposition bevorzugen. Menschen mit körperlichen Einschränkungen profitieren zusätzlich von der Möglichkeit, die Einblickhöhe flexibel anzupassen, ohne die Beobachtung unterbrechen zu müssen.

Die 300 mm langen Gleitlager aus Teflon ermöglichen eine präzise Höhenverstellung mit hoher Führungsgenauigkeit und minimiertem Spiel bei gleichzeitig hoher Steifigkeit gegen Dreh- und Kippbewegungen.

Das intern verbaute rostfreie Spindelhubgetriebe mit 18-mm-Gewindestange ist konstruktionsbedingt selbsthemmend ausgeführt und für Traglasten bis 200 kg ausgelegt. Dadurch kann die Säule auf jeder gewünschten Höhe positioniert werden, ohne dass eine zusätzliche mechanische Verriegelung erforderlich ist.

Der externe 12-V-DC-Motor verfügt über ein spritzwassergeschütztes Gehäuse gemäß IP65 und kann auf wunsch mit Akkus oder mit Netzteil betrieben werden. Dies erhöht die Flexibilität sowie die elektrische Sicherheit in feuchter Umgebung.

Die Anregung zu diesem Konzept gab eine Studie von Prof. Dr. Martin Kraska, Technische Hochschule Brandenburg a. d. Havel, im Auftrag der Ferienhausvermietung Liane Zemlin: www.sternenpark-havelland.de

Astromann® dankt allen Beteiligten für die Zusammenarbeit und die Grundsteinlegung dieses innovativen Produkts.



Technische Daten:

• Artikelnummer Odysseus XL 110-170 cm: AM.ODY200.XL

• Material: industrielles Aluminium mit bis zu 20 mm Wandstärke

• Farbe: schwarz matt; andere RAL-Farben optional

• Konstruktion: Schraubtechnik mit Edelstahlschrauben

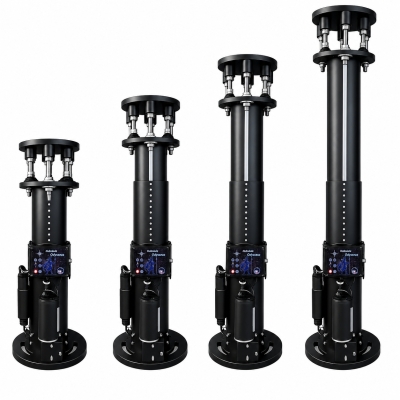

• Höhe: ca.110-170 cm bei XL, ohne Montierungsadapter

• Tragfähigkeit: 200 kg fotografisch

• Lieferbare Adapter: für alle gängigen Montierungen

• Durchmesser der Säule: 200 mm

• Bohrungen Bodenplatte: 3 x 22 mm Langloch

• Maße der Bodenplatte: 15 x 450 mm

• Maße der Zwischen- und Nivellierplatte: 15 x 300 mm

• Gewindestäbe zum Nivellieren: M20

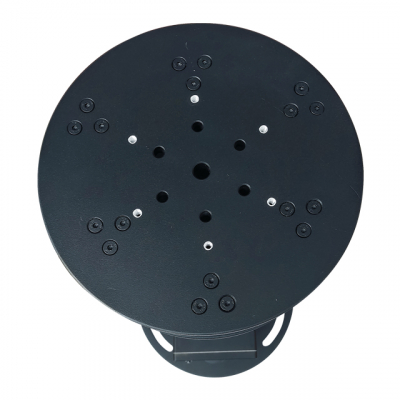

• Bohrungen Nivellierplatte: 3 x 9 mm, 80-mm-Lochkreis und GM 2000

• Antrieb: Gleichstrommotor 12 V, 150 W, IP65, mit Schneckengetriebe

• Selbstsicherndes Hubstangengetriebe aus Edelstahl

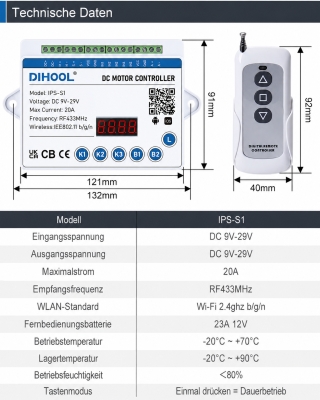

• Motorsteuerung IPS-S1, 20 A, mit Endabschaltung

• Kabelfernbedienung und Funkfernbedienung

• Netzanschluss: 230 V AC über mitgeliefertes Netzteil

• Motor-/Steuerspannung: 12 V DC

• Netzteil: 12 V DC, 20 A, 240 W

• Gewicht: auf Anfrage



Lieferumfang:

• 1 St. Elektrische Hubsäule mit Nivelliereinheit

• 3 St. Stabilisierungskit

• 1 St. Motorsteuerung IPS-S1, 20A

• 1 St. Kabelfernbedienung

• 1 St. Funkfernbedienung

• 1 St. Netzteil 12V 20A 240W DC

• 1 St. Deutsche Bedienungsanleitung



Optional erhältlich:

• Lackierung in Wunschfarbe gegen Aufpreis

• Steckdosenanbau mit Haltewinkel

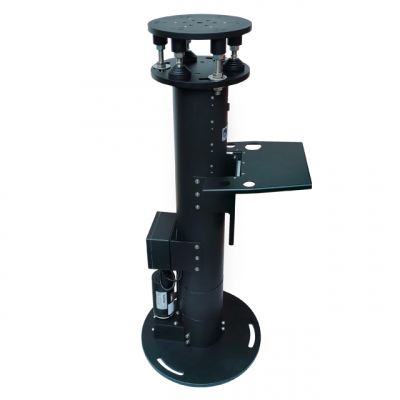

• Klapptisch mit Okularhalter

• Zusätzliche Bohrungen in der Nivellierplatte für andere Adapter

• Montierungsadapter für alle gängigen Montierungen

• Befestigungssatz für Betonfundamente

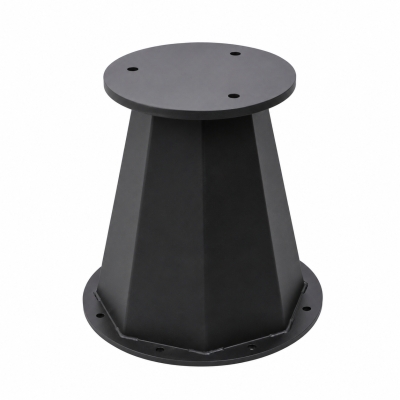

• Montageplatte auf festem Untergrund (Pyramide) ohne zu Bohren

• Montageset für Montage auf weichem Untergrund

• Montagesockel aus Stahl mit individueller Höhe



Versand & Bestellung

Der Artikel ist nicht über unseren Onlineshop zu bestellen, da die Versandkosten stark schwanken. Der Versand erfolgt mit Spedition als Sperrgut auf Palette. Innerhalb Deutschlands ca. 150-200 €. Fordern Sie deshalb bei uns ein Angebot mit Versandkosten an. Sollten Sie dies per Email tun, vergessen Sie nicht uns die genaue Lieferanschrift und eine Telefonnummer für Rückfragen an zu geben.

Gerne machen wir Ihnen ein individuelles Angebot. Rufen Sie uns an: Tel.: +49 (0)6187 -24963 oder Mail an info(ät)astromann.de



Preis:

11.490,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
