Variable Astromann Nivelliersäule Apollo 159x800/1200mm aus Edelstahl

Art.Nr.: AM.NIV159V.VA

Apollo Edelstahl-Standsäule Ø 159 mm – 800 mm mit Nivellierplatte und 400 mm Verlängerung

Abbildungen ähnlich. Montierung und Säulenadapter sind nicht im Lieferumfang enthalten.

Die Astromann Apollo Standsäule wurde für anspruchsvolle Hobbyastronomen entwickelt, die unterschiedliche Teleskope und Montierungen an einem dauerhaft stabilen Beobachtungsplatz einsetzen möchten. Durch ihre hohe Stabilität eignet sie sich ebenso hervorragend für astronomische Vereine, Schulen und professionelle Sternwarten.

Dank des bewährten Astromann Baukastenprinzips lässt sich die Säule flexibel an unterschiedliche Teleskopsysteme anpassen:

• als kompakte 800-mm-Standsäule, beispielsweise für Newton-Teleskope

• mit der enthaltenen 400-mm-Verlängerung als 1.200-mm-Standsäule, beispielsweise für Refraktoren

Weitere Höhen und individuelle Kombinationen sind auf Anfrage erhältlich.

Hohe Stabilität trotz modularer Bauweise

Die 400-mm-Verlängerung wird mit drei massiven Edelstahlschrauben M16 fest mit der Grundsäule verbunden. Die groß dimensionierte Verbindungsfläche mit einem Durchmesser von ca. 275 mm sorgt für eine besonders verwindungssteife und stabile Verbindung.

Dadurch bietet die modulare Säule eine Stabilität, die mit einer durchgehenden Standsäule vergleichbar ist, verbindet diese jedoch mit der Flexibilität eines mobilen Dreibeinstativs.

Je nach eingesetztem Teleskop kann die Säulenhöhe mit wenigen Handgriffen angepasst werden.

Ideal für Sternwarten und stationäre Beobachtungsplätze

Astromann Standsäulen eignen sich hervorragend für:

• private Sternwarten

• astronomische Vereinssternwarten

• Schulen und Bildungseinrichtungen

• dauerhaft eingerichtete Beobachtungsplätze

• visuelle Beobachtung

• anspruchsvolle Astrofotografie

Besonders Astrofotografen profitieren von einer fest installierten Standsäule. Nach der exakten Polausrichtung bleibt die Montierung dauerhaft eingerichtet. Das zeitaufwendige erneute Ausrichten und Einscheinern der Montierung vor jeder Beobachtungsnacht entfällt.

Gleichzeitig benötigt die Säule deutlich weniger Stellfläche als ein klassisches Dreibeinstativ und reduziert die Gefahr, während der Beobachtung versehentlich an ein Stativbein zu stoßen.

Sichere Verankerung im Beton

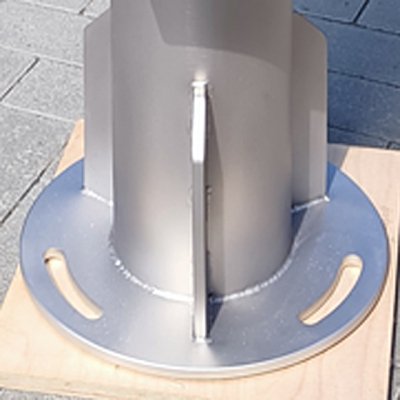

Die massive Bodenplatte verfügt über drei großzügig dimensionierte Langlöcher zur sicheren Befestigung am Untergrund.

Für eine besonders stabile und dauerhafte Montage empfehlen wir unseren optional erhältlichen Astromann Befestigungssatz M16 mit Verbundmörtel beziehungsweise Betonkleber.

Der Befestigungssatz ermöglicht eine äußerst belastbare Verankerung der Standsäule in einem geeigneten Betonfundament. Durch die kraftschlüssige Verbindung zwischen Fundament, M16-Befestigungselementen und massiver Bodenplatte erhält die Säule einen besonders sicheren Stand und eine zuverlässige Verbindung zum Untergrund.

Der Astromann Befestigungssatz ist optimal auf unsere Standsäulen abgestimmt und eignet sich besonders für dauerhaft installierte Sternwarten und stationäre Beobachtungsplätze.

Präzise Ausrichtung und Nivellierung

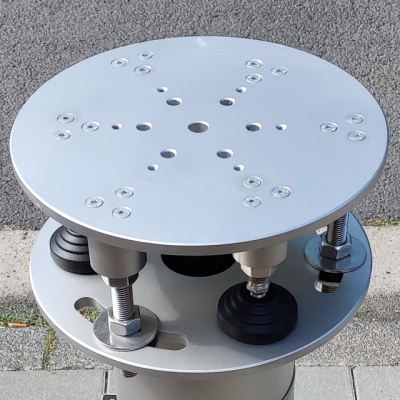

Die obere Nivellierplatte ermöglicht eine präzise Ausrichtung der Säule.

Über die Langlöcher in der Bodenplatte kann die Säule zunächst grob nach Norden ausgerichtet werden. Anschließend wird die obere Platte mithilfe der drei stabilen M16-Nivellierschrauben exakt waagerecht eingestellt.

Die endgültige Polausrichtung erfolgt anschließend wie gewohnt über die verwendete Montierung.

Auf der oberen Platte können Adapter für nahezu alle bekannten astronomischen Montierungen montiert werden. Auch individuelle Adapter für ältere, seltene oder nicht serienmäßig angebotene Montierungen können auf Anfrage angefertigt werden.

Flexible Montierungsadaption

Der Montierungsadapter kann jederzeit ausgetauscht werden. Dadurch lässt sich die Säule auch später problemlos an eine andere Montierung anpassen.

Durch den freien Zugang zwischen den beiden oberen Platten können viele Montierungen wie gewohnt über eine zentrale Befestigungsschraube montiert werden.

Bei Losmandy-Montierungen und vergleichbaren Systemen übernimmt der jeweilige Säulenadapter die sichere Aufnahme und Fixierung der Montierung.

Die Befestigungsschrauben für den Säulenadapter befinden sich ebenfalls im Bereich der oberen Nivellierplatte.

Befüllung mit Sand möglich

Die obere Säulenplatte verfügt über eine ca. 60 mm große Öffnung. Über diese kann die Säule bei Bedarf mit trockenem Quarzsand befüllt werden.

Die Sandfüllung erhöht die Masse der Säule und kann die Übertragung hochfrequenter Schwingungen zusätzlich reduzieren. Dies kann insbesondere bei hohen fotografischen Anforderungen und schweren Teleskopsystemen von Vorteil sein.

Hohe Tragfähigkeit

Bereits in der Standardausführung bietet die Apollo Standsäule eine hohe Tragfähigkeit.

Tragfähigkeit ohne Stabilisierungs-Kit

• visuell: bis ca. 80 kg

• fotografisch: bis ca. 50 kg

Tragfähigkeit mit Stabilisierungs-Kit

• visuell: bis ca. 160 kg

• fotografisch: bis ca. 100 kg

Die tatsächliche fotografisch sinnvoll nutzbare Tragfähigkeit ist zusätzlich von der verwendeten Montierung, der Länge und Bauform des Teleskops, der Hebelwirkung sowie den jeweiligen Anforderungen an die Abbildungsqualität abhängig.

Optionales Stabilisierungs-Kit

Für besonders schwere Montierungen und große Teleskopsysteme bieten wir ein zusätzliches Astromann Stabilisierungs-Kit an.

Das Stabilisierungs-Kit wird dauerhaft mit der oberen Säulenplatte verschweißt und erhöht die Steifigkeit sowie die Tragfähigkeit der Säule erheblich.

Da das Stabilisierungs-Kit bereits während der Fertigung integriert wird, ist eine nachträgliche Montage nicht möglich. Bitte geben Sie diesen Wunsch deshalb bereits bei der Bestellung an.

Empfohlene Einsatzbereiche

Die Apollo Standsäule eignet sich unter anderem für:

• äquatoriale Montierungen der EQ6-, CGEM- und vergleichbaren Klassen

• Newton-Teleskope bis ca. 300 mm Öffnung

• größere Refraktoren

• azimutale Montierungen

• Binokulare bis ca. 150 mm Öffnung

• schwere visuelle Teleskopsysteme

• stationäre Astrofotografie

Die optimale Säulenhöhe und Tragfähigkeit hängen von der eingesetzten Montierung, dem Teleskop sowie der individuellen Beobachtungssituation ab.

Technische Daten

• Produktserie: Astromann Apollo

• Material: Edelstahl V2A

• optional gegen Aufpreis: Edelstahl V4A

• Säulendurchmesser: ca. 159 mm

• Höhe Grundsäule: ca. 800 mm

• Höhe Verlängerung: ca. 400 mm

• Gesamthöhe mit Verlängerung: ca. 1.200 mm

• weitere Säulenhöhen: auf Anfrage erhältlich

• Durchmesser Bodenplatte: ca. 330 mm

• Befestigungsbohrungen Bodenplatte: 3 Langlöcher mit ca. 18 mm Breite

• Nivellierschrauben: M16

• Durchmesser der oberen Nivellierplatten: ca. 275 mm

• Materialstärke der Stahlplatten: ca. 10 mm

• Bohrungen Kopfplatte: 3 × 9 mm auf 80-mm-Lochkreis

• andere Bohrbilder: auf Anfrage möglich

• Öffnung zur optionalen Sandbefüllung: ca. 60 mm

• Gewicht Grundsäule: ca. 28 kg

• Lieferung ohne Montierungsadapter

Lieferumfang

• 1 Astromann Apollo Edelstahl-Standsäule Ø 159 mm, Höhe ca. 800 mm

• 1 Astromann Edelstahl-Verlängerung, Höhe ca. 400 mm

• Verbindungselemente zur Montage der Verlängerung

• obere Nivellierplatte mit M16-Nivellierung

Montierung, Teleskop, Montierungsadapter und Befestigungsmaterial für das Fundament sind nicht im Lieferumfang enthalten, sofern diese nicht ausdrücklich zusätzlich angeboten oder bestellt wurden.

Optional gegen Aufpreis erhältlich

• Astromann Stabilisierungs-Kit M16

• Astromann Befestigungssatz M16 mit Verbundmörtel beziehungsweise Betonkleber zur soliden Verankerung im Beton

• Montierungsadapter für nahezu alle gängigen Montierungen

• individuell angefertigte Montierungsadapter

• Steckdosenanbau mit Haltewinkel

• Klapptisch mit Haltewinkel

• doppelter Haltewinkel für Elektrokästen

• zusätzliche Bohrungen für Fremdprodukte

• individuelle Bohrbilder

• Lackierung in Wunschfarbe mit widerstandsfähiger Einbrennlackierung

• Sonderhöhen und individuelle Säulenkombinationen

Versand und Bestellung

Aufgrund der Größe, des Gewichts und der stark schwankenden Transportkosten kann dieser Artikel derzeit nicht direkt über unseren Onlineshop bestellt werden.

Der Versand erfolgt innerhalb Deutschlands in der Regel per Spedition als Sperrgut auf einer Palette. Die Versandkosten liegen abhängig vom Lieferort meist bei ca. 150 bis 200 Euro.

Bitte fordern Sie vor der Bestellung ein individuelles Angebot einschließlich der aktuellen Versandkosten an.

Bei einer Anfrage per E-Mail benötigen wir:

• die gewünschte Säulenausführung

• die verwendete Montierung

• die vollständige Lieferanschrift

• eine Telefonnummer für Rückfragen beziehungsweise zur Abstimmung mit der Spedition

Gerne beraten wir Sie bei der Auswahl der passenden Säulenhöhe, des geeigneten Montierungsadapters sowie der optimalen Befestigung für Ihren Beobachtungsplatz.

Preis:

2.145,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten
