ZWO USB Filterrad für 5x 2" Filter

ZWO USB Filterrad für 5x 2" Filter

• Kompaktes Filterrad für ZWO MONO CCD-Kameras - perfekt für Astrofotografie mit L-RGB Filtern oder Nebelfiltern
• Etwa 500 Gramm leicht
• Hochwertige CNC-Ausführung mit Aluminiumgehäuse
• Schrittmotor für den Filterwechsel - von NPM
• Nur 20 mm Gehäusedicke
• Stromversorgung über USB - wenig Stromverbrauch
• Anschluss Teleskopseite: M54x0,75 innen, M48x0,75 innen und T2 innen
• Passend für 5x gefasste 2" Filter oder ungefasste 50,4 mm Filter - keine Vignettierung selbst mit größeren Sensoren oder schnelleren Teleskopen
• USB-Kabel, Filtermasken, Gewindeadapter, Schrauben und einem Schraubendreher im Lieferumfang enthalten

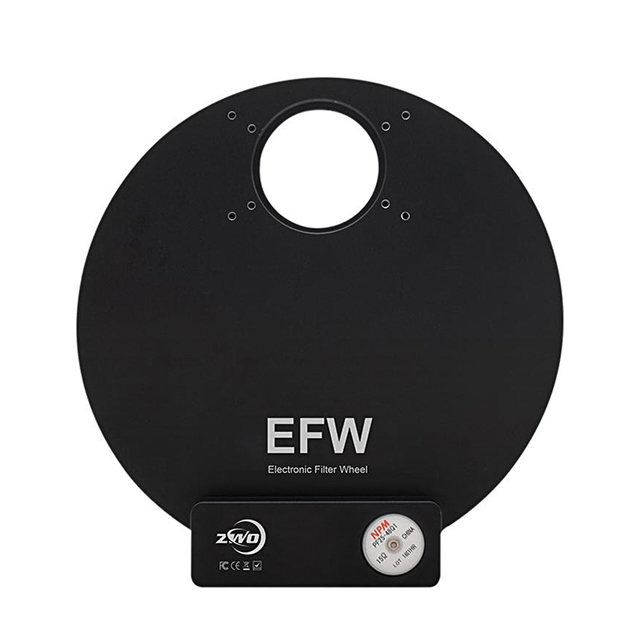

ZWO USB-Filterrad für 5x 2"-Filter
ZWOs neuestes EFW (Electronic Filter Wheel) bietet eine größere freie Öffnung als die bisherigen Filterräder, ist aber trotzdem nicht schwer - nur 500 Gramm!

Das Filterradgehäuse ist aus einem Block Flugzeugaluminium CNC-gefräst. Es zeichnet sich durch eine hervorragende Verarbeitung aus, ist sehr dünn und leicht mit nur 20 mm Dicke.

Motorantrieb
Das Kernstück des EFW ist der Schrittmotor, der mit zuverlässiger Leistung und Qualität aus dem Hause NPM, Japan, kommt. Das elektrische 2"-Filterrad kann zur Filterauswahl sowohl gegen als auch im Uhrzeigersinn gedreht werden.

Es sind nicht mehrere Kabel erforderlich, um dieses Rad mit Strom zu versorgen, ein einzelnes USB-Kabel reicht aus. Der maximale Strombedarf dieses EFWs beträgt ca. 120 mA @ 5 V, wodurch es über den USB2.0-Port der gekühlten CCD-Kamera betrieben werden kann.

Filter

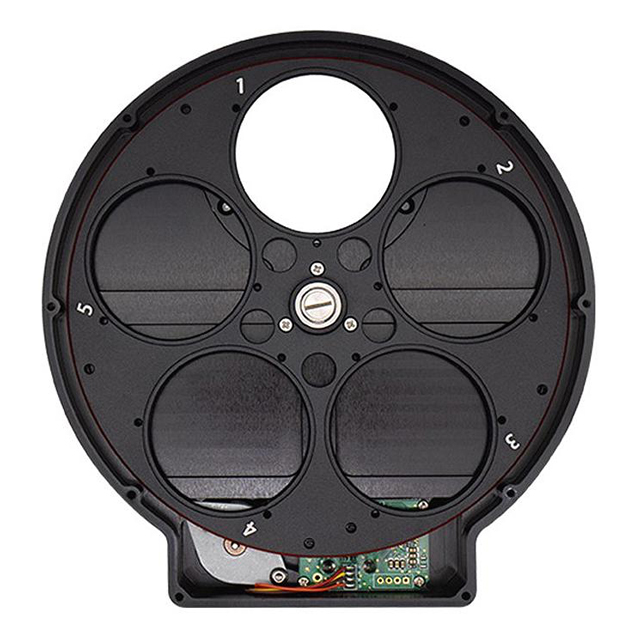

Es gibt zwei Varianten des EFWs 2”:

• TYP1: EFW5X2" (dieses Filterrad)
• TYP2: EFW7X2"

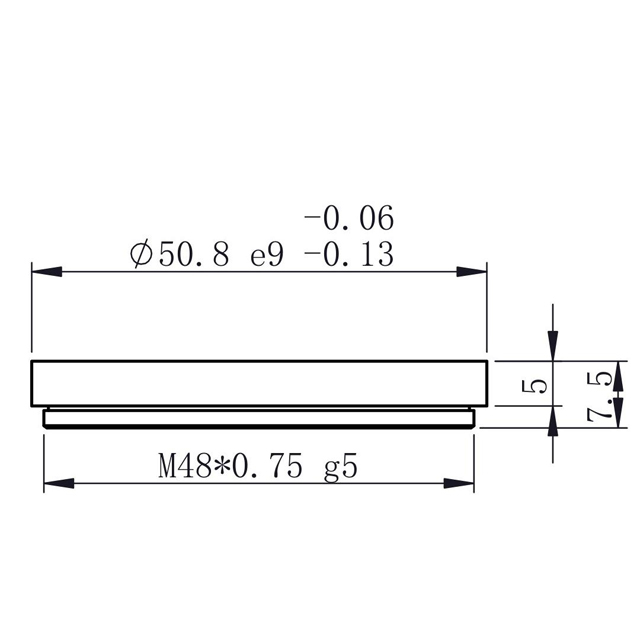

Beide nehmen 2"-Einschraubfilter und ungefasste Filter mit 50,4 mm ±0,5 mm Durchmesser auf.
Bei Anschluss an die ASI6200 beträgt der Abstand vom Filter zum Sensor ca. 18 mm.

ZWOs 2"-RGBL-Filter werden für die Arbeit mit der ASI6200MM Pro Kamera empfohlen, sie bietet dann eine nahezu 1:1:1 RGB-Farbbalance.

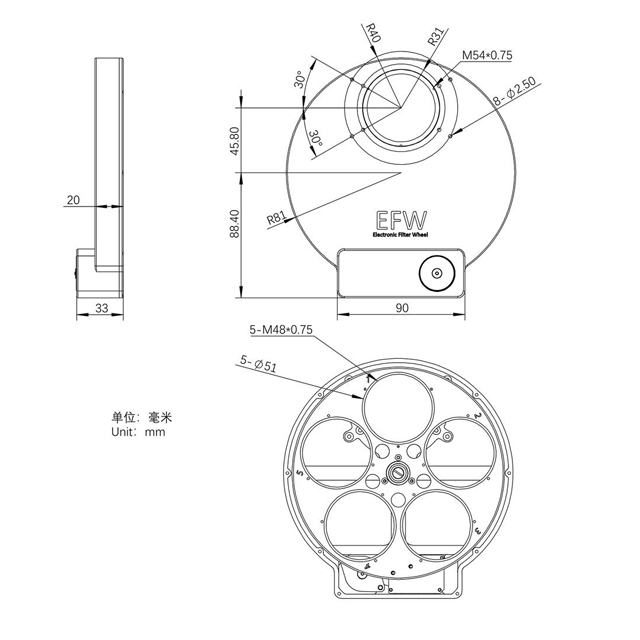

Technische Daten

• Typ:    Motorisiertes Filterrad
• Filtergröße:    2" oder 50,4±0,5 mm
• Filterpositionen:    5
• Gehäusewerkstoff:    Aluminium in Luftfahrtqualität, CNC gefräst
• Dicke des Gehäuses:    20 mm
• Arbeitsabstand vom Filter zum Sensor:    18 mm mit ASI6200MM Pro Kamera
• Anschluss Teleskopseite:    M54x0,75 Innengewinde(M48x0,75 über mitgelieferte Adapter)
• Anschluss Kameraseite:    M54x0,75 Innengewinde und Schrauben
• Antrieb:    Schrittmotor von NPM, Japan
• Ansteuerung:    ASCOM und SDK
• Elektrischer Anschluss:    USB2.0
• Strombedarf:    120 mA bei 5 V
• Gewicht:    500 g

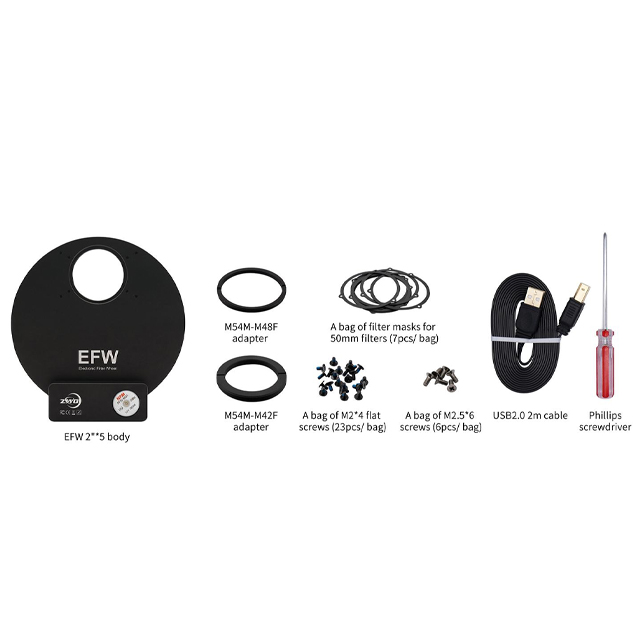

Lieferumfang

• EFW2*5 Filterrad
• USB2.0 - 2 m Kabel
• Ein Beutel mit M2,5x6 Schrauben (6 Stück/Beutel)
• Ein Beutel Filtermasken für 50 mm Filter (7 Stk./Beutel)
• Kreuzschlitzschraubenzieher
• Ein Beutel M2x4 Senkkopfschrauben (23 Stück/ Beutel)
• M54M-M48F Adapter
• M54M-M42F Adapter
